İki Oda Arasındaki Ses Yalıtımının Temel Tasarımı
Bölümlerin (duvarlar ve zeminler) ve yapı elemanlarının hava doğuşlu ve darbe ses yalıtımı normalde, ses yalıtımının bir dizi frekans üzerinde ölçümüne dayanarak tek bir şekil değeri açısından ifade edilir (genellikle 50 Hz ila 3,15 kHz, ancak bu özel koşullar altında genişletilebilir). Ölçülen değerler daha sonra standart bir referans eğrisi ve türetilen ses yalıtımının tek bir “ağırlıklı” değeri ile karşılaştırılır. Derecelendirme prosedürü TS EN ISO 717-1 ve 717-2’de verilmiştir.

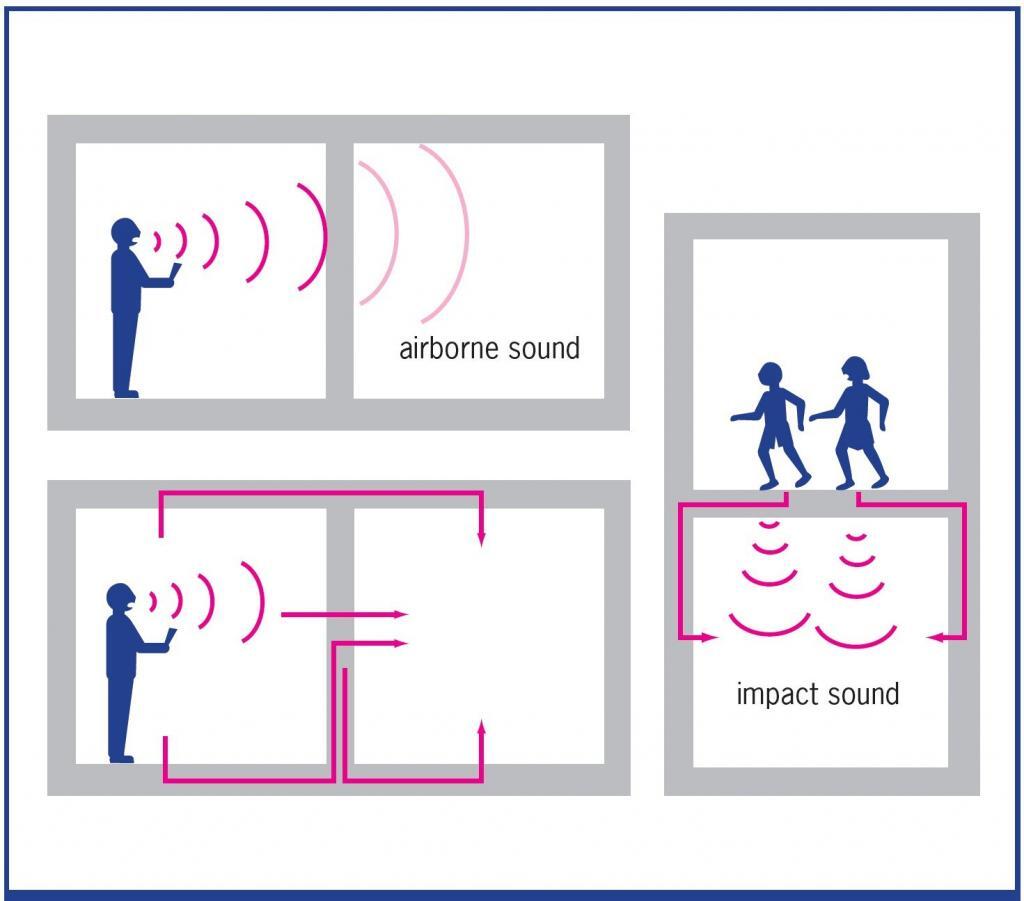

Dahili bir bölmenin ses yalıtımı normalde bir laboratuvarda test edildiğinde yapı elemanının ses yalıtımından farklıdır, çünkü ölçülen ses seviyeleri bölme alanından, alıcı odasının sesinden ve o odadaki ses emiliminden etkilenir (genellikle yankılanma süresi ile tanımlanır). Alıcı odada ölçülen ses seviyesi, diğer ortak elemanlardan (duvarlar, zemin ve tavan) geçen sesten de etkilenir; bu yan ses, inşa edilen bölmenin beklenen ses yalıtımını azaltacaktır. Tipik hava doğuşlu, darbe ve yanal ses yolları Şekil’de gösterilmiştir.
Yerel akustik yönetmelikteki tablolar, odalar arasındaki minimum ağırlıklı ses seviyesi farkını DnT,w açısından açıklar. Bu değer sadece ayırma bölümünün kendisi (duvar veya zemin) aracılığıyla iletilen doğrudan sesi değil, aynı zamanda yanal sesi de içerir. Bununla birlikte, üretici bilgileri, BS EN ISO 10140-2’e göre ölçülen ve ağırlıklı ses azaltma indeksi Rw olarak sunulan, kendi başına bir numune elemanı için laboratuvar havadaki ses yalıtım verilerine dayandırılma eğilimindedir.
Test prosedürü, önemli yanal ses iletimini ortadan kaldırır. Rw değeri, yapı elemanının kendisinin temel bir özelliğidir (yoğunluğu gibi), akustik düzenleme tablolarında belirtilen DnT,w değeri, inşa edilen koşullara göre, yani ortak bölme alanı, alıcı oda hacmi, alıcı odadaki akustik koşullar (yankılanma süresi) ve yan ses iletimidir.
Bu bölüm, tasarımcıya ilk tasarım için uygun bir ayırma duvarı veya zemin seçmek için laboratuvar ölçülen Rw değerlerinin nasıl kullanılacağı hakkında bazı temel rehberlik sağlar. Bununla birlikte, ayırma bölümü ve yan elemanların kombinasyonunun yerel akustik yönetmeliklerdeki performans standartlarına ulaşma olasılığının olup olmadığını değerlendirmek için tasarım aşamasının başlarında bir akustik danışmanından her zaman uzman tavsiyesi alınmalıdır. Bir akustik danışmanı, BS EN 12354-1 gibi ses yalıtımını tahmin etmek için gelişmiş hesaplama yöntemlerini kullanabilir. Yan duvarların, tavanların ve zeminlerin doğru spesifikasyonu ve detaylandırması, beklenen ses azaltma seviyesinde önemli azalmaları sağlar.
Aşağıdaki prosedür, ilgili yan detaylar hakkında uzman tavsiyesi almadan önce uygun bir ayırma duvarı veya zemin türü seçmek için kullanılabilir.
- Yerel akustik yönetmeliğin tablosundan odalar arasındaki gerekli minimum ağırlıklı standart seviye farkını belirleyin, DnT,w.
- Ayırma duvarı veya zemin için gerekli ağırlıklı ses azaltma indeksini aşağıdaki gibi tahmin edin:
a) Laboratuvardaki ayırma duvarı veya zemin tarafından elde edilmesi gereken ölçülen ses azaltma indeksinin (Rw,est) ilk tahminini sağlamak için aşağıdaki formülü kullanın:
Rw,est = DnT,w +10 lg ((S*T)/V)+8 dB
Burada:
DnT, w yerel akustik düzenleme tablosundan odalar arasındaki minimum ağırlıklı standart seviye farkıdır
S, ayırma elemanının yüzey alanıdır (m2)
T, hesaplama amacıyla tüm frekans bantlarına uygulanan yerel akustik düzenlemenin tablosundan alma odası için izin verilen maksimum orta frekans yankılanma süresidir.
V, alıcı odanın hacmidir (m3).
b) Sahada oluşacak havadaki ses yalıtımında, laboratuvar testine göre daha az elverişli montaj koşullarını ve işçiliği hesaba katmak için olası azalmayı tahmin edin, X dB.
X’in 5 dB olduğu varsayılabilir, yan duvarlar ve zeminler doğru bağlantı detayları ile belirtilir.
Bununla birlikte, yan duvarlar ve zeminler dikkatlice tasarlanmamışsa, kötü detaylandırma havadaki ses yalıtımını önemli miktarda azaltmasına neden olabilir. Tasarımcının ilk tasarım için uygun bir ayırma duvarı seçmesine izin vermek için X’in 5dB olarak alınması ve ayırma elemanı seçimini kontrol etmek ve doğru yan ayrıntıların belirtildiğinden emin olmak için bir akustik danışmanı kullanılması önerilir.
c) Laboratuvar test verilerinden ayırma duvarını veya zemini seçmek için kullanılması gereken ağırlıklı ses azaltma indeksi Rw için son tahmini hesaplayın:
Rw = Rw,est + X dB

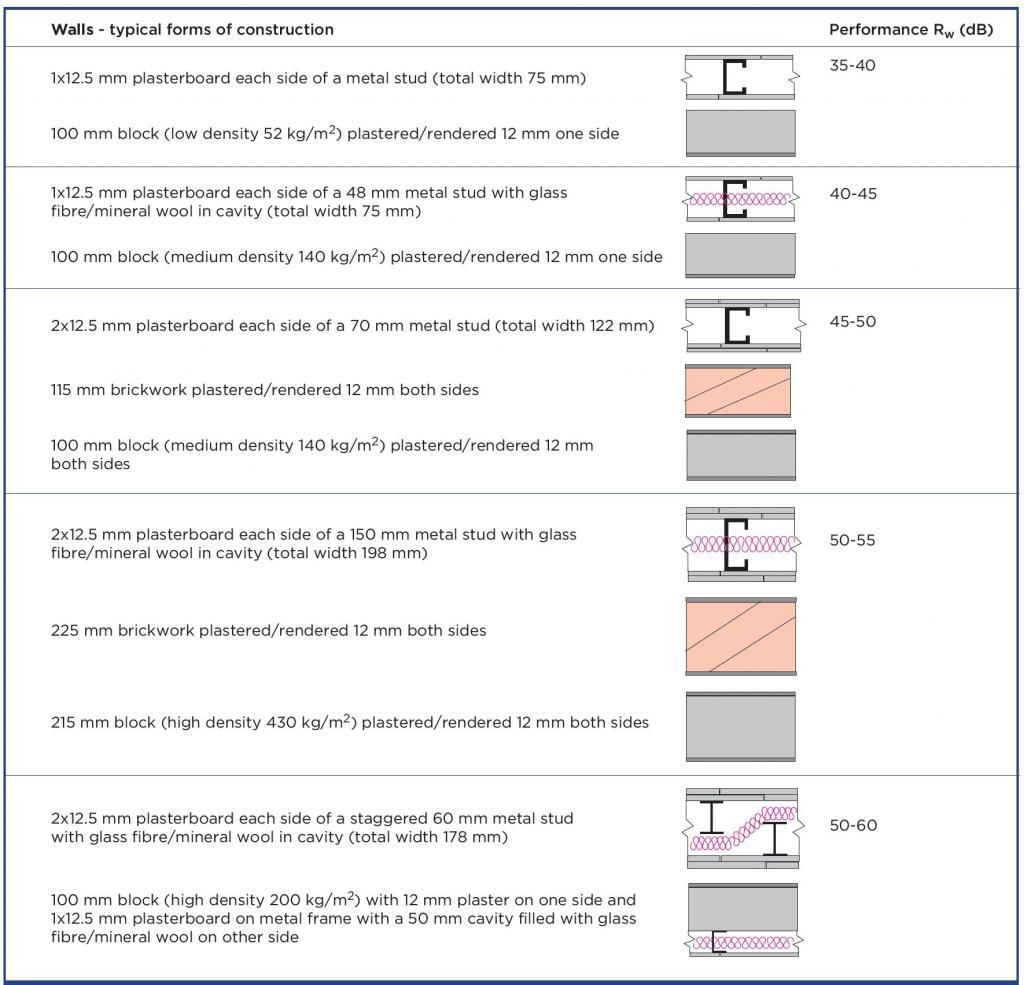

Tipik duvar ve alçıpan konstrüksiyonları için yaklaşık ağırlıklı ses azaltma indeksi Rw değerleri Tablo’da gösterilmiştir. Gösterilen değerler mutlaka yaklaşıktır ve kullanılan hassas yapılara ve malzemelere bağlı olacaktır. Birçok blok ve alçıpan üreticisi, belirli yapılar için daha doğru veriler sağlar. Ses azaltma verileri BS EN ISO 10140-2’ye göre test yapmış laboratuvarlardan aranmalıdır. Yukarıda verilen prosedür daha sonra DnT, w olarak ifade edilen bir iki oda arasındaki gerekli ses yalıtımı nı karşılayabilen uygun konstrüksiyonları seçmek için kullanılabilir.
Kaynak: Acoustics of Schools : a design guide, November 2015. Published jointly by the Institute of Acoustics (IOA) and the Association of Noise Consultants (ANC).
